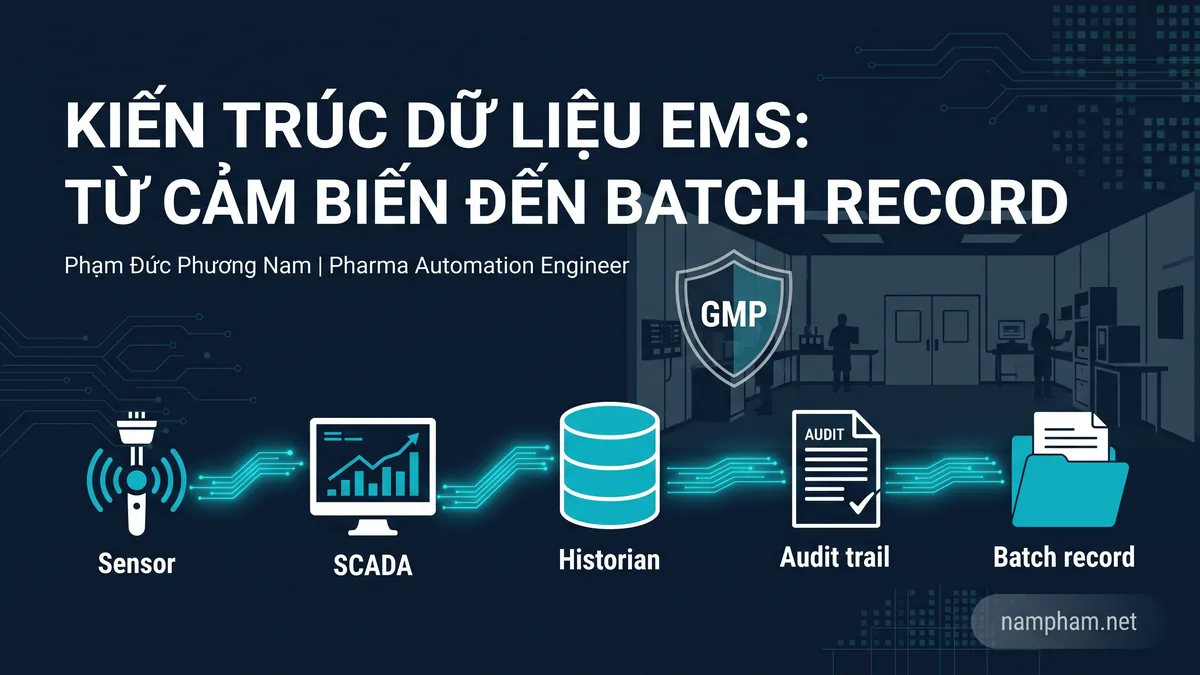

Kiến trúc dữ liệu EMS: Diamond Grade cho nhà máy dược GMP

EMS Data Architecture for GMP and ALCOA+ explains how environmental monitoring data should be captured, contextualized and retained as inspection-ready evidence.

• Sensor values require original timestamp, unit, room context, alarm status and reviewer decision to remain meaningful for GMP release.
• ALCOA+ and Annex 11 expectations are translated into practical EMS database, historian and audit-trail design choices.
• The article helps QA and Engineering prevent the common gap where EMS dashboards look useful but cannot defend excursions.

Kiến trúc dữ liệu EMS là ranh giới phân biệt nhà máy vượt thanh tra và nhà máy nhận Observation.

Hai nhà máy có thể đầu tư cảm biến chính xác như nhau nhưng kết quả audit khác nhau hoàn toàn vì kiến trúc quyết định liệu dữ liệu đúng có trở thành bằng chứng pháp lý không thể bác bỏ hay không.

Bài này đưa kiến trúc dữ liệu EMS về checklist triển khai: phạm vi, kiểm soát, bằng chứng audit và câu hỏi quyết định cho QA, Engineering và IT.

Phần này tóm tắt thông điệp chính để người đọc nắm nhanh trước khi vào chi tiết.

Kiến trúc dữ liệu EMS là ranh giới phân biệt nhà máy vượt thanh tra và nhà máy nhận Observation. Hai nhà máy có thể đầu tư cảm biến chính xác như nhau nhưng kết quả audit khác nhau hoàn toàn vì kiến trúc quyết định liệu dữ liệu đúng có trở thành bằng chứng pháp lý không thể bác bỏ hay không.

Theo quan sát của tôi qua các đợt thanh tra GMP tại Việt Nam, áp lực về Data Integrity đang tăng rõ, và bản draft EU GMP Annex 11 (2025 — bản consultation, chưa phải yêu cầu hiện hành) nhấn mạnh thêm yêu cầu bảo vệ electronic records khỏi alteration, lưu who/what/when/why và truy xuất record xuyên retention period. EMS phải thực hiện đồng thời ba nhiệm vụ: thu thập liên tục không gián đoạn với timestamp chính xác, contextualization đầy đủ gắn số liệu vào ngữ cảnh GMP, và bảo vệ khỏi chỉnh sửa hồi tố.

Thiếu một trong ba, EMS chỉ còn là hệ thống đo lường. Bài viết này phân tích luồng dữ liệu từ tầng cảm biến đến Historian, phân đoạn mạng IEC 62443 và các tính năng bắt buộc theo 21 CFR Part 11 (§11.10).

Trọng tâm là cơ chế bảo vệ và truy xuất dữ liệu, không chỉ độ chính xác cảm biến.

Tại sao kiến trúc sai biến dữ liệu đúng thành bằng chứng sai

Phần này giúp người đọc chuyển từ khái niệm sang checklist evidence có thể kiểm tra ngay.

Regulatory baseline: Các nhận định GMP trong bài được đối chiếu trực tiếp theo 21 CFR Part 11 (§11.10), 21 CFR 211.192, 21 CFR 211.68, EU GMP Annex 11, EudraLex Volume 4, ICH Q10, ICH Q9(R1).

Kịch bản minh họa tổng hợp sau phản ánh failure mode phổ biến nhất trong thanh tra EMS: nhà máy dược đầu tư cảm biến chất lượng cao tại phòng sạch Grade A/B, dữ liệu hiển thị chính xác trên HMI theo thời gian thực. Nhưng khi auditor yêu cầu export toàn bộ dữ liệu nhiệt độ ba tháng gần nhất, kết quả là file .csv có thể mở và chỉnh sửa bằng Excel.

Observation được ghi ngay: “Electronic records shall be protected from unauthorized access and alteration. The export format provided does not constitute compliant original records under EU GMP Annex 11 Clause 7.” (Illustrative composite — không đại diện cho nhà máy cụ thể)

Lỗi không nằm ở cảm biến — số liệu hoàn toàn chính xác.

Lỗi nằm ở kiến trúc dữ liệu, cụ thể là thiếu đồng thời ba nhiệm vụ mà mọi hệ thống EMS chuẩn GMP phải thực hiện song song: thu thập dữ liệu có timestamp chính xác không gián đoạn, gắn dữ liệu vào ngữ cảnh GMP đầy đủ, và bảo vệ dữ liệu khỏi mọi hình thức chỉnh sửa hồi tố.

Thiếu một trong ba, dữ liệu EMS chỉ còn là con số đo lường — không còn là bằng chứng pháp lý có thể dùng trong inspection.

Kiến trúc dữ liệu EMS quyết định giá trị pháp lý của toàn bộ hệ thống giám sát môi trường nhà máy dược — một cảm biến chính xác nhưng kiến trúc sai vẫn tạo ra Observation.

Luồng dữ liệu EMS theo mô hình ISA-95

Phần này tóm tắt chuẩn tham chiếu để QA biết khung kiểm tra chi phối nội dung phía dưới.

ISA-95 / IEC 62264 phân tầng hệ thống sản xuất thành bốn lớp rõ ràng. Phiên bản ANSI/ISA-95.00.01-2025 cập nhật mới nhất tiếp tục khẳng định framework này như chuẩn tích hợp IT/OT toàn cầu ). Với EMS nhà máy dược, mô hình này tạo nền tảng validate từng interface độc lập — giảm phạm vi và chi phí CSV đáng kể.

Level 0 & 1 — Tầng thiết bị hiện trường

Cảm biến tại Level 0 chuyển đổi đại lượng vật lý thành tín hiệu điện qua các chuẩn 4–20mA, PT100/PT1000, hoặc số hóa trực tiếp qua Modbus RTU. Module I/O tại Level 1 thu thập và số hóa tín hiệu rồi truyền lên tầng trên.

Theo kinh nghiệm triển khai và audit thực tế của tôi, rủi ro lớn nhất ở tầng thiết bị hiện trường không nằm ở cảm biến đo môi trường thông thường, mà ở các thiết bị standalone như cân phân tích hay pH meter. Các thiết bị này thường có local OS và bộ nhớ audit trail cục bộ, nhưng rất hay bị bỏ quên trong phương án kết nối đồng bộ thời gian (time-sync). Khi inspector kiểm tra, nếu đồng hồ cục bộ trên máy đo lệch chỉ vài phút so với Historian của nhà máy, chuỗi bằng chứng sẽ đứt gãy, dẫn đến vi phạm trực tiếp nguyên tắc Contemporaneous trong chu trình tạo lập dữ liệu GMP.

Một điểm yếu khác mà tôi hay yêu cầu khắc phục là thiếu sự liên kết giữa khả năng của thiết bị và thủ tục kiểm soát. Cụ thể, tôi luôn thiết lập một checklist map trực tiếp từ tính năng thiết bị về SOP thực tế tại site. Ví dụ: cấu hình audit trail của thiết bị standalone phải được thể hiện trong SOP vận hành quy định rõ ai có quyền điều chỉnh giờ, quy trình định kỳ kiểm tra lệch giờ (time drift) thực hiện như thế nào, và cách trích xuất nhật ký sự kiện nguyên vẹn không chỉnh sửa để trình bày làm bằng chứng audit.

Lựa chọn giao thức tại Level 1 có hệ quả dài hạn: Modbus TCP là lựa chọn phổ biến và tương thích rộng, trong khi OPC UA — được chuẩn hóa trong ISA-95 Information Model — cung cấp thêm security built-in và semantic metadata, giúp tránh vendor lock-in và tích hợp dễ hơn về sau ).

Thiết bị Level 1 nên được chọn theo tiêu chí interoperability và GAMP 5 2nd Edition lifecycle management — không chỉ giá thành ban đầu.

Level 2 — Tầng giám sát: SCADA/HMI và hai yêu cầu hạ tầng không thể thiếu

Level 2 là tầng then chốt trong kiến trúc EMS dược phẩm. Tại đây, dữ liệu được gán Tag (định danh duy nhất cho từng điểm đo) và bắt đầu hình thành audit trail. Hai yêu cầu hạ tầng bắt buộc là NTP Synchronization và Store-and-Forward.

NTP Synchronization đảm bảo mọi thiết bị từ cảm biến đến SCADA server đều đồng bộ về một NTP Server duy nhất — yêu cầu kỹ thuật tối thiểu để đáp ứng nguyên tắc Contemporaneous trong ALCOA+.

Nếu đồng hồ giữa PLC và historian server lệch dù chỉ vài giây, audit trail sẽ bị sai lệch trình tự, tạo ra Data Integrity violation ngay cả khi số liệu đo lường hoàn toàn chính xác ).

Store-and-Forward là cơ chế SCADA lưu trữ dữ liệu cục bộ tại PLC/RTU khi kết nối historian server bị gián đoạn, rồi tự động đồng bộ lại với timestamp gốc không thay đổi khi kết nối phục hồi. Đây là yêu cầu không negotiable: bất kỳ network interruption nào — dù chỉ vài phút do server restart hay packet loss — sẽ tạo data gap trong regulatory records nếu thiếu cơ chế này ).

Level 3 — Tầng quản lý sản xuất: Historian và Contextualization

Tại Level 3, dữ liệu EMS được tích hợp vào hồ sơ lô điện tử (eBR) thông qua API hoặc database interface được validate. Data Historian — cơ sở dữ liệu chuỗi thời gian chuyên dụng — lưu trữ dữ liệu dài hạn với thuật toán nén đặc biệt như Exception Deadband, giúp lưu hàng triệu điểm dữ liệu mà không mất độ phân giải.

Contextualization biến số liệu thô thành bằng chứng GMP: nhiệt độ 22°C trở thành “22°C tại Phòng sạch B2, đo lúc 14:32:07 UTC+7, thuộc Lô #2025-0312, cảm biến ID TMP-B2-003, hiệu chuẩn còn hiệu lực đến 30/06/2026.” Thiếu contextualization, Historian chỉ là kho dữ liệu kỹ thuật — không phải bằng chứng GMP. Tích hợp MES–SCADA–EMS–ERP: Kiến trúc Pharma 4.0 Diamond Grade cho nhà máy dược

ISA-95 tách bạch bốn tầng dữ liệu, cho phép validate từng interface độc lập — giảm phạm vi CSV và tạo chuỗi truy xuất không gián đoạn từ cảm biến đến eBR.

Kiến trúc database — lựa chọn đúng cho từng mục đích

Phần này làm rõ control dữ liệu và dấu vết cần chứng minh khi bị audit.

Một sai lầm kiến trúc phổ biến là dùng một loại database duy nhất cho tất cả dữ liệu EMS. Thực tế, hai loại dữ liệu trong EMS có đặc điểm và yêu cầu truy vấn hoàn toàn khác nhau.

Relational Database (SQL) phù hợp cho dữ liệu có cấu trúc quan hệ rõ ràng: quản lý user accounts và phân quyền RBAC, audit trail và security event log, cấu hình cảm biến và alarm threshold, lịch sử calibration và certificate tracking. SQL Server hoặc PostgreSQL đáp ứng tốt các use case này với khả năng query linh hoạt và transaction integrity. Đây là nơi lưu trữ metadata của hệ thống — thông tin về dữ liệu, không phải dữ liệu đo lường.

Historian Database (Time-Series) là lựa chọn bắt buộc cho dữ liệu đo lường liên tục — nhiệt độ, áp suất, độ ẩm, tiểu phân. Historian tối ưu hóa cho time-series workload với thuật toán nén như Swinging Door Compression, giúp giảm 80–90% storage requirement mà không mất độ phân giải dữ liệu gốc. Các platform phổ biến trong môi trường dược phẩm bao gồm AVEVA PI System (trước đây là OSIsoft PI — có track record validation rộng nhất trong ngành), Inductive Automation Ignition Historian và InfluxDB cho deployment cloud-native.

Kiến trúc hybrid — SQL cho metadata và Historian cho time-series — là mô hình tối ưu đáp ứng đồng thời 21 CFR Part 11 (§11.10) và EU GMP Annex 11. Interface giữa hai database này phải được validate trong OQ để chứng minh không có data loss hay timestamp alteration trong quá trình transfer.

Database hybrid — SQL cho metadata, Historian cho time-series — là kiến trúc tối ưu để đáp ứng đồng thời 21 CFR Part 11 (§11.10) và EU GMP Annex 11 mà không tăng validation burden không cần thiết.

Phân đoạn mạng theo IEC 62443 — bảo vệ bằng chứng khỏi tấn công mạng

Phần này tóm tắt chuẩn tham chiếu để QA biết khung kiểm tra chi phối nội dung phía dưới.

Khi nhà máy dược kết nối EMS vào mạng nội bộ, rủi ro ransomware trở thành mối đe dọa thực tế với toàn bộ GMP data. IBM Security Cost of a Data Breach Report 2024 ghi nhận chi phí trung bình toàn cầu mỗi sự cố breach đạt $4.88 triệu — tăng 10% so với năm 2023, mức tăng lớn nhất từ trước đến nay ).

ISA/IEC 62443 định nghĩa kiến trúc mạng phân lớp cho hệ thống OT với ba vùng tách biệt. Trong bối cảnh EMS nhà máy dược, phân đoạn zone/conduit áp dụng theo logic IEC 62443-3-3 cho end-user system requirements — IEC 62443-2-4 chỉ áp dụng cho nhà cung cấp dịch vụ/integrator, không phải SOP vận hành của chủ nhà máy ).

Ba vùng mạng bắt buộc

Plant Network (Level 1–2) là mạng riêng biệt dành cho cảm biến, Remote I/O và SCADA/HMI. Tuyệt đối không được kết nối trực tiếp với mạng văn phòng. EU GMP Annex 11 Draft 2025 bổ sung yêu cầu: firewall rule reviews định kỳ và mọi thay đổi cấu hình mạng OT phải đi qua change control GMP.

Industrial DMZ là vùng đệm bảo mật giữa Plant Network và Corporate Network — nơi đặt EMS Server và Data Historian. Mọi traffic đi qua đều phải qua Industrial Firewall có Deep Packet Inspection cho giao thức công nghiệp như Modbus và OPC UA. EU GMP Annex 11 Draft 2025 yêu cầu Multi-Factor Authentication (MFA) bắt buộc cho mọi remote access vào hệ thống critical từ bên ngoài controlled perimeter.

Corporate Network (Level 4) là mạng văn phòng, email và ERP. Tuyệt đối không kết nối trực tiếp vào Plant Network. Dữ liệu EMS được read-only replicate lên Corporate Network qua one-way flow kiểm soát tại DMZ để phục vụ QA reporting — không tạo attack vector vào OT network.

Kịch bản minh họa rủi ro Flat Network (Illustrative composite — không đại diện cho nhà máy cụ thể): nhà máy dùng cùng dải IP cho văn phòng và server EMS; máy tính kế toán nhiễm ransomware qua email phishing, virus mã hóa toàn bộ database EMS trong vài giờ, dữ liệu môi trường ba tháng bị mất trắng, nhà máy không thể chứng minh điều kiện bảo quản cho lô hàng tồn kho.

IEC 62443 tách Plant Network khỏi Corporate Network — đây không chỉ là yêu cầu IT mà là rào cản kỹ thuật bắt buộc để bảo vệ data integrity GMP theo EU GMP Annex 11 Draft 2025.

Tính năng bắt buộc của phần mềm EMS theo 21 CFR Part 11 (§11.10)

Phần này tóm tắt chuẩn tham chiếu để QA biết khung kiểm tra chi phối nội dung phía dưới.

Không phải mọi phần mềm EMS trên thị trường đều đáp ứng đủ yêu cầu 21 CFR Part 11 (§11.10). theo FDA Data Integrity Guidance, 2018.rate — và cơ chế phần mềm phải đảm bảo các thuộc tính này tự động, không phụ thuộc vào thao tác thủ công của người dùng ).

Bốn tính năng sau là tiêu chí tối thiểu khi lựa chọn và validate phần mềm EMS.

Immutable Audit Trail: Database phải có cơ chế Append-Only — ngay cả tài khoản Administrator không thể xóa hay sửa dữ liệu đo lường đã được commit. EU GMP Annex 11 Draft 2025 làm rõ: audit trail phải capture đầy đủ who/what/when/why, phải searchable và exportable thành complete electronic copy. Cần verify bằng test case cụ thể trong OQ: thử delete record với quyền Admin và confirm hệ thống từ chối.

Electronic Signature: Phê duyệt báo cáo phải yêu cầu nhập username và password riêng biệt — không phải chỉ click “OK”. Hệ thống phải ghi nhận danh tính người ký, timestamp, và ý nghĩa chữ ký theo 21 CFR Part 11.50 (§11.50).

Export định dạng không thể chỉnh sửa: Báo cáo phải xuất ra PDF/A có digital signature, không phải .csv hoặc .xlsx. File .csv có thể mở bằng Excel là đủ để inspector ghi Observation — đây chính là failure mode trong kịch bản mở đầu bài.

Role-Based Access Control (RBAC): Phân quyền theo vai trò Operator, Supervisor, QA Manager, IT Admin với segregation of duties giữa vận hành và kiểm soát chất lượng. EU GMP Annex 11 Draft 2025 Section 11 đưa segregation of duties và least privilege principle vào prescriptive requirements — không còn là hướng dẫn chung.

Bốn tính năng — Immutable Audit Trail, Electronic Signature, PDF/A export, RBAC với segregation of duties — là tiêu chí tối thiểu để phần mềm EMS đạt 21 CFR Part 11 (§11.10) và EU GMP Annex 11 Draft 2025.

Thẩm định hệ thống máy tính (CSV) cho EMS theo GAMP 5

Phần này tóm tắt chuẩn tham chiếu để QA biết khung kiểm tra chi phối nội dung phía dưới.

EMS được phân loại GAMP 5 2nd Edition Category 4 (Configured Products) — phần mềm thương mại có cấu hình tùy chỉnh nhưng không thay đổi source code của vendor. Validation deliverables đầy đủ bao gồm URS, Risk Assessment, Vendor SDI, full IQ/OQ/PQ trên configuration cụ thể, và RTM kết nối URS với test cases.

FDA Computer Software Assurance (CSA) Guidance khuyến khích leverage vendor testing evidence cho base platform functionality — nhà máy không cần re-test những gì vendor đã validate, nhưng phải test đầy đủ phần configuration riêng và toàn bộ interface.

Ba nhóm test case rủi ro cao nhất trong OQ/PQ

Nhóm 1 — Immutable Audit Trail (OQ): Đăng nhập với quyền Admin, thử xóa record trong audit trail, capture screenshot kết quả từ chối. Pass criteria: hệ thống hiển thị error message và record vẫn tồn tại nguyên vẹn. Đây là test case thường xuyên bị bỏ sót nhất trong OQ scope.

Nhóm 2 — Store-and-Forward (OQ): Ngắt kết nối network cable từ historian server trong thời gian định trước trong khi SCADA đang logging dữ liệu. Reconnect và verify dữ liệu trong Historian là continuous — không có gap trong time series với timestamp gốc được bảo toàn. Pass criteria: zero data gap, tất cả data points trong thời gian offline đều present với correct timestamps.

Nhóm 3 — Interface EMS–MES (PQ): So sánh parallel 20–30 data points thực tế từ Historian với giá trị tương ứng được nhúng vào eBR — verify giá trị, timestamp và Tag ID khớp chính xác 100%. Test case negative bắt buộc: simulate gián đoạn kết nối EMS–MES, verify eBR không nhận giá trị null. Interface EMS–MES là điểm rủi ro cao nhất thường bị bỏ ngoài scope vì ranh giới trách nhiệm không rõ ràng giữa hai team CSV. Kiến trúc dữ liệu EMS nâng cao: ISA-95, Historian và IEC 62443 cho nhà máy dược

EU GMP Annex 11 Draft 2025 bổ sung yêu cầu mới vào validation scope: restore-from-backup tests phải được included trong OQ — không chỉ verify backup được tạo mà phải verify backup có thể restore thành công và dữ liệu sau restore toàn vẹn. Đây là gap trong hầu hết validation plan hiện tại. GMP dược phẩm hệ thống: nhìn GMP như kiến trúc dữ liệu, con người và quyết định chất lượng

GAMP 5 Category 4 cho EMS: leverage vendor evidence cho base platform, test đầy đủ configuration cụ thể và interface EMS–MES. Restore-from-backup test là gap phổ biến nhất trong validation plan hiện tại.

Decision Moment

Trước khi khóa kiến trúc EMS cho kỳ audit kế tiếp, hãy trả lời ba câu hỏi.

1. Có bao nhiêu data flow EMS chưa có Store-and-Forward và bao nhiêu thiết bị chưa NTP-synced?
2. Báo cáo EMS hiện tại đã xuất PDF/A có digital signature chưa, hay vẫn phụ thuộc .csv/.xlsx có thể chỉnh sửa?
3. Ai là owner chịu trách nhiệm validate interface giữa EMS Historian và eBR: team CSV EMS hay team CSV MES?

Nếu ba câu này chưa có owner và deadline rõ, rủi ro Data Integrity vẫn còn mở.

Để chuyển ba quyết định này thành roadmap triển khai, xem thêm tại nampham.net.

EMS trong bài này là Environmental Monitoring System — khác gì Energy Management System?

Trong nhà máy dược phẩm chuẩn GMP, EMS là viết tắt của Environmental Monitoring System (Hệ thống giám sát môi trường) chứ không phải Energy Management System (Hệ thống quản lý năng lượng). EMS giám sát môi trường là hệ thống bắt buộc tuân thủ GxP nhằm kiểm soát trực tiếp các thông số ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Sự nhầm lẫn giữa hai hệ thống này trên công cụ tìm kiếm có thể dẫn đến thiết kế sai lệch. Trong khi hệ thống quản lý năng lượng chỉ nhằm mục tiêu tiết kiệm chi phí và không trực tiếp ảnh hưởng đến chất lượng mẻ thuốc, thì Environmental Monitoring System là chốt chặn pháp lý để chứng minh sự tuân thủ các tiêu chuẩn sản xuất vô trùng theo EU GMP Annex 1 (2022) Mục 9.3. Nếu dữ liệu của Environmental Monitoring System bị mất hoặc sai lệch, toàn bộ lô thuốc sản xuất trong thời gian đó có thể bị bác bỏ. Để tìm hiểu sâu hơn về cách xây dựng nền tảng an toàn dữ liệu cho hệ thống giám sát này, bạn có thể tham khảo bài viết EMS và Data Integrity. Việc phân biệt rõ ràng — bao gồm cả ranh giới giữa EMS và BMS trong nhà máy dược — giúp đội ngũ kỹ sư và QA định hình đúng phạm vi URS ngay từ đầu.

Những ràng buộc pháp lý nào từ EU GMP Annex 1 (2022) chi phối hệ thống EMS phòng sạch?

EU GMP Annex 1 (2022) áp đặt các quy định kiểm soát tiểu phân và vi sinh tại từng Grade phòng sạch. Tiêu chuẩn này bắt buộc hệ thống giám sát môi trường (EMS) phải đo lường liên tục ở Grade A và Grade B. Mọi hành vi vượt ngưỡng cảnh báo đều phải được ghi nhận tự động để phục vụ điều tra chất lượng.

EU GMP Annex 1 (2022) Mục 9.3 yêu cầu, nhà sản xuất phải xây dựng một chương trình giám sát môi trường và quy trình (Environmental and Process Monitoring) dựa trên đánh giá rủi ro Contamination Control Strategy (CCS) được quy định tại Mục 2.5. Với các khu vực vô trùng nhạy cảm như Grade A và B, hệ thống phải giám sát tiểu phân liên tục trong suốt quá trình hoạt động của lô sản xuất. Điều này được nêu chi tiết tại Mục 9.15 (đối với Grade A) và Mục 9.16 (đối với Grade B). Hệ thống EMS phải được cấu hình để gửi cảnh báo tức thời khi các chỉ số vượt mức giới hạn quy định, ngăn ngừa rủi ro ngoại nhiễm vi sinh và tiểu phân vào sản phẩm.

Để đáp ứng các tiêu chuẩn khắt khe này, kiến trúc dữ liệu EMS phải đảm bảo tính liên tục của dữ liệu mà không bị gián đoạn. Bất kỳ sự cố mất dữ liệu nào trong giai đoạn sản xuất vô trùng cũng có thể dẫn đến việc bác bỏ toàn bộ lô hàng theo nguyên tắc an toàn chất lượng sản phẩm. Điều này đòi hỏi hệ thống phải tích hợp các giải pháp lưu trữ dữ liệu tại chỗ và đồng bộ hóa thời gian chính xác, như đã được đề xuất trong bài viết kiến trúc dữ liệu EMS nâng cao. Sự tuân thủ không chỉ nằm ở việc ghi nhận thông số, mà còn ở cách hệ thống xử lý và lưu vết các sự kiện bất thường.

Hệ thống giám sát môi trường EMS nằm ở đâu trong kiến trúc ISA-95?

Trong mô hình phân tầng ISA-95 (IEC 62264), hệ thống giám sát môi trường EMS nằm ở Level 2 (tầng giám sát) để thu thập dữ liệu từ cảm biến Level 0 và 1. Dữ liệu này sau đó được liên kết lên Level 3 (Historian/MES) phục vụ việc tích hợp vào hồ sơ lô sản xuất điện tử.

Theo tiêu chuẩn ANSI/ISA-95.00.01-2025 Mục 4, sự phân định rõ ràng giữa các tầng công nghệ giúp tối ưu hóa việc quản lý dữ liệu sản xuất. EMS đóng vai trò thu nhận tín hiệu trực tiếp từ các cảm biến vật lý tại Level 0 và các thiết bị điều khiển logic tại Level 1. Các luồng thông tin này được SCADA tại Level 2 tập hợp, đồng bộ hóa thời gian qua giao thức NTP, trước khi gửi lên các hệ thống quản trị sản xuất ở Level 3. Mối liên kết chặt chẽ này đảm bảo dữ liệu môi trường luôn đi kèm ngữ cảnh vận hành thực tế tại xưởng.

Việc định vị đúng EMS trong kiến trúc tổng thể giúp doanh nghiệp thiết kế các giao diện trao đổi dữ liệu (interfaces) an toàn và chuẩn xác. Điều này ngăn ngừa các lỗ hổng bảo mật khi kết nối thông tin giữa khu vực sản xuất OT và mạng văn phòng IT, đồng thời đáp ứng yêu cầu phân tách vùng mạng của IEC 62443-3-3. Để có cái nhìn toàn diện về cách tổ chức toàn bộ hệ thống này, bạn có thể tham khảo bài viết kiến trúc hệ thống nhà máy dược GMP để thiết kế hệ thống tối ưu nhất.
