SCADA or DCS Decision Matrix for GMP Pharmaceutical Plants gives a practical selection framework for automation architecture.
- SCADA is usually stronger for supervisory monitoring, discrete systems and multi-vendor equipment visibility.
- DCS is usually stronger for continuous process control, complex sequencing and tightly integrated control loops.
- The article evaluates the decision through GMP risk, data integrity, validation effort, lifecycle support and operator response.
Sự khác biệt giữa SCADA và DCS trong sản xuất thường bị hiểu sai dẫn đến quyết định sai lầm.
Việc lựa chọn kiến trúc điều khiển tự động hóa xuất hiện trong mọi dự án nhà máy dược — và thường được trả lời theo kiểu sai: dựa trên quen biết vendor, theo nhà tư vấn quen, hoặc đơn giản là “theo ngân sách.” Tại Việt Nam, một nhà máy solid dosage đầu tư DCS toàn bộ — CAPEX tăng đáng kể, validation overhead cao không cần thiết, nhưng lợi thế phân tán không được tận dụng vì quy trình đóng gói không cần availability 99.99%.
Ngược lại, nhà máy API dùng PLC/SCADA cho phản ứng 48 giờ — một lần server crash là mất toàn bộ lô. Cả hai đều là quyết định sai vì bắt đầu từ kiến trúc, không phải từ đặc tính quy trình. (Illustrative composite)
Lựa chọn giữa hai kiến trúc này là quyết định định hình CAPEX, TCO 15–20 năm và rủi ro tài chính của từng lô — nhưng phải bắt đầu từ đặc tính quy trình, không từ budget hay vendor preference. Bài viết cung cấp Ma trận Quyết định Diamond Grade theo 9 tiêu chí và phân tích TCO để chọn đúng từ đầu.
Bài này giúp anh/chị:
- Xác định ranh giới GMP thực tế của từng hệ thống trong sản xuất.
- Biến yêu cầu pháp lý thành checklist review cho QA, Engineering và IT.
- Giữ bằng chứng audit rõ ràng trước khi mua, cấu hình hoặc validate hệ thống.
DNA Khác biệt: Tag-Centric versus Database-Centric
Phần này làm rõ control dữ liệu và dấu vết cần chứng minh khi bị audit.
Regulatory baseline: Các nhận định GMP trong bài được đối chiếu trực tiếp theo 21 CFR 211.192, 21 CFR 211.68, EU GMP Annex 11, EudraLex Volume 4, ICH Q10, ICH Q9(R1).
SCADA dược phẩm: ISA-18.2 Level 2 GMP
Đọc tiếp để nối chủ đề này với kiến trúc SCADA Level 2 GMP và bằng chứng audit trail ISA-18.2 liên quan.
- 21 CFR Part 11 yêu cầu electronic records và audit trail có kiểm soát khi SCADA/DCS tạo dữ liệu GxP. TYPE 1
- EU GMP Annex 11 Draft 2025 bổ sung yêu cầu về data integrity, IAM và supplier/service control cho computerized systems. TYPE 1
- ISA-95/IEC 62264 và IEC 62443 là framework chuyên môn để tách tầng tích hợp, zone và conduit trong kiến trúc OT. TYPE 2

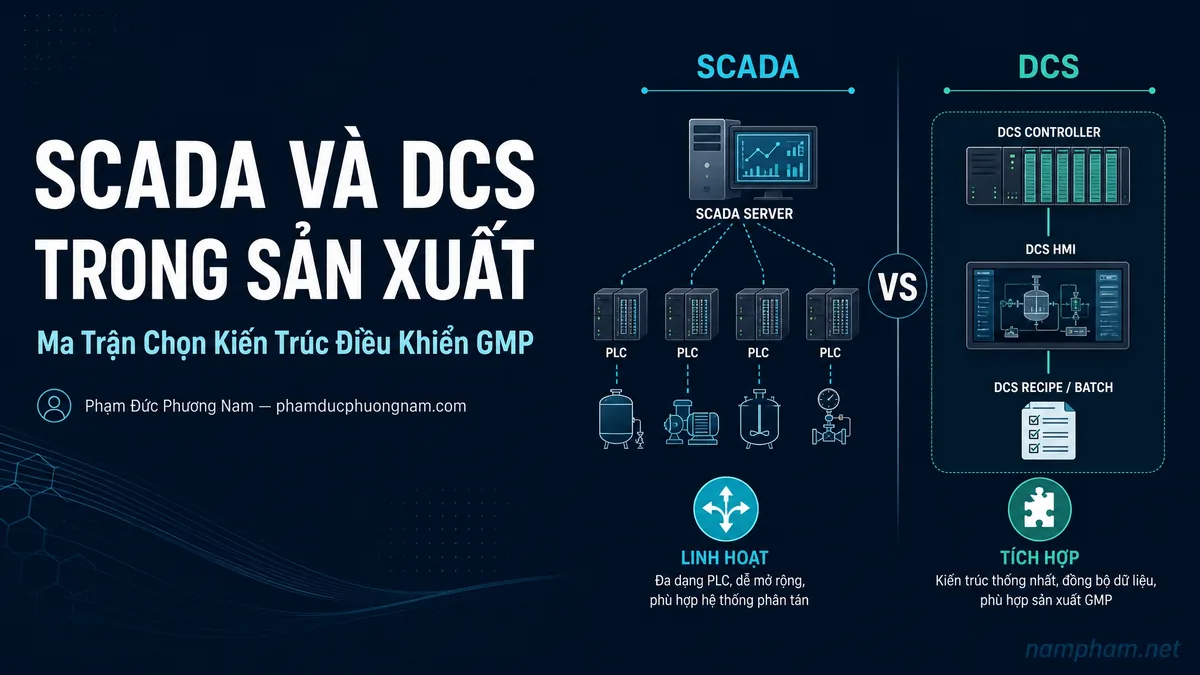

Sự khác biệt căn bản giữa SCADA và DCS không nằm ở tính năng trên brochure — nằm ở triết lý kiến trúc ảnh hưởng trực tiếp đến cách validate, cách maintain và cách hệ thống phản ứng khi có sự cố.
SCADA — Tag-Centric Architecture
Đơn vị cơ bản là “Tag” — một điểm dữ liệu được đặt tên và thu thập từ PLC. SCADA là lớp bọc ngoài tổng hợp dữ liệu từ nhiều PLC của nhiều vendor khác nhau. Điểm mạnh là tính linh hoạt cao và dễ mở rộng khi thêm thiết bị mới từ vendor khác nhau.
Điểm yếu là khi server SCADA gặp sự cố, tầng giám sát tập trung mất — và mỗi interface giữa SCADA và PLC vendor khác nhau là một điểm rủi ro validation riêng biệt.
DCS — Database-Centric Architecture
Đơn vị cơ bản là “Object” trong database duy nhất — từ I/O card đến Controller đến HMI đều được quản lý trong một project database nhất quán của cùng một vendor. Điểm mạnh là tính đồng nhất tuyệt đối, redundancy tận gốc từ I/O, và online configuration không dừng hệ thống. Điểm yếu là chi phí cao hơn và vendor lock-in.
Tag-Centric (SCADA) ưu tiên linh hoạt và tích hợp đa vendor. Database-Centric (DCS) ưu tiên tính đồng nhất và availability — hai triết lý cho hai loại quy trình khác nhau.
Ma trận Quyết định Diamond Grade — Chọn Đúng từ Đặc tính Quy trình
Phần này giúp người đọc chuyển từ khái niệm sang checklist evidence có thể kiểm tra ngay.
| Câu hỏi về đặc tính quy trình | Nếu CÓ → Chọn | Nếu KHÔNG → Chọn |
|---|---|---|
| Quy trình liên tục > 8 giờ/batch? | DCS | SCADA/PLC |
| Cần > 50 vòng PID phức tạp (Cascade, Ratio)? | DCS | SCADA/PLC |
| Downtime > 1 phút/tháng không chấp nhận được? | DCS | SCADA/PLC |
| Nhiều vendor thiết bị khác nhau cần tích hợp? | SCADA | DCS |
| Quy trình rời rạc (ON/OFF chính, không liên tục)? | SCADA/PLC | DCS |
| CAPEX bị hạn chế nghiêm ngặt và quy trình không critical? | SCADA/PLC | DCS |
| Cần ISA-88 batch recipe tích hợp native sẵn? | DCS | SCADA (cần add-on) |
| Sản xuất API hoặc Biotech/vaccine? | DCS | SCADA/PLC |
| Sản xuất viên nén, nang, đóng gói, solid dosage? | SCADA/PLC | DCS |
Nguyên tắc sử dụng Ma trận: không có câu trả lời “đúng tuyệt đối” — mỗi nhà máy phải trả lời từng câu dựa trên quy trình cụ thể của mình. Nếu 5/9 câu trả lời chỉ về DCS, và khu vực đó là API/Biotech, DCS là lựa chọn có justification. Nếu 7/9 câu trả lời chỉ về SCADA, đó là solid dosage với multi-vendor equipment.
So sánh Toàn diện Diamond Grade — Tám Tiêu chí Kỹ thuật
Phần này giúp người đọc chuyển từ khái niệm sang checklist evidence có thể kiểm tra ngay.
DCS dược phẩm: Kiến trúc Phân tán API
Đọc tiếp để nối chủ đề này với kiến trúc và bằng chứng GMP — xem thêm kiến trúc DCS phân tán cho sản xuất API.
| Đặc tính kỹ thuật | SCADA + PLC | DCS Diamond Grade |
|---|---|---|
| Kiến trúc | Tag-centric, multi-vendor | Database-centric, single vendor |
| Quy trình phù hợp | Discrete: đóng gói, viên nén, utilities | Continuous: API, Biotech, Parenteral |
| Redundancy | Server cấp, thường không có I/O redundancy | I/O, Network, CPU đều Hot Standby |
| Khi server giám sát crash | Operator mất tầng giám sát tập trung | Control loop tiếp tục chạy độc lập |
| ISA-88 Batch Control | Cần lập trình thêm hoặc dựa vào MES | Tích hợp native trong platform |
| Online configuration | Thường cần dừng hệ thống | Không cần dừng — change online |
| Vendor lock-in | Thấp — dễ thay từng vendor | Cao — ecosystem một vendor |
| CSV complexity | Nhiều interface failure modes | Một database, tập trung hơn |
Kiến trúc Hybrid Diamond Grade — Giải pháp Thực tế cho Nhà máy Lớn
Phần này biến khái niệm thành tình huống thực tế để đội vận hành tự soi gap.
Trong thực tế, nhà máy dược lớn tại Việt Nam thường cần cả hai kiến trúc cho các khu vực khác nhau — và đây không phải là giải pháp thỏa hiệp mà là chiến lược tối ưu đầu tư. Với kiến trúc DCS đúng chuẩn, khu vực API có độ tin cậy cao nhất; với BMS quản lý HVAC và phòng sạch, linh hoạt đa vendor được tối ưu hóa.
DCS điều khiển khu vực API/Biotech với độ criticality cao nhất — nơi downtime một phút có thể hủy lô hàng giá trị cao. SCADA/PLC điều khiển khu vực solid dosage, packaging và utilities — nơi flexibility và khả năng tích hợp đa vendor quan trọng hơn availability tuyệt đối. Historian tập trung (AVEVA PI System, Ignition Historian) thu thập dữ liệu từ cả hai hệ thống, phục vụ báo cáo tổng hợp và là data source cho MES.
Lợi ích của Hybrid Diamond Grade: đầu tư đúng chỗ — DCS cho khu vực thực sự cần độ tin cậy cao, SCADA cho phần còn lại. Tổng CAPEX thấp hơn all-DCS nhưng rủi ro vận hành cho khu vực API không bị compromise. Validation effort cũng được tối ưu: DCS validation tập trung vào database duy nhất; SCADA validation theo từng interface cụ thể.
Phân tích TCO Diamond Grade — Nhìn Trên 10 Năm
Phần này giúp người đọc chuyển từ khái niệm sang checklist evidence có thể kiểm tra ngay.
Quyết định kiến trúc không thể chỉ dựa trên CAPEX năm đầu. TCO (Total Cost of Ownership) theo 10 năm cho thấy bức tranh khác biệt đáng kể.
Năm 1–3 (CAPEX): DCS có chi phí mua cao hơn so với SCADA/PLC tương đương — chênh lệch phụ thuộc vendor và scope, thay đổi lớn theo dự án. SCADA thắng thế về giá mua ban đầu. Năm 4–7 (Operational costs): SCADA multi-vendor bắt đầu phát sinh chi phí tích hợp khi thêm thiết bị mới từ vendor mới, chi phí maintain nhiều interface, và thường phải thêm MES add-on để có ISA-88. DCS ổn định hơn vì một platform duy nhất. Năm 8–10 (Lifecycle): SCADA legacy thường phải refresh do lỗi thời nhanh hơn. DCS của các hãng lớn (Emerson, Siemens, Honeywell) có upgrade path rõ ràng lên đến 15–20 năm, cho phép upgrade phần mềm mà không thay toàn bộ hardware.
Kết luận thực tiễn: với nhà máy API có lô hàng giá trị cao, “chi phí” của một lần mất kiểm soát quy trình thường lớn hơn toàn bộ phần premium CAPEX của DCS so với SCADA — đây là cách justify DCS về mặt tài chính.
So sánh chi tiết giữa SCADA trong nhà máy dược và DCS khác nhau rõ ràng ở độ tin cậy liên tục (>8 giờ) và số vòng PID phức tạp cần quản lý.
Validation theo GAMP 5 — Sự Khác biệt Thực tiễn
Cả SCADA và DCS thường được phân loại GAMP 5 2nd Edition Category 4 (Configured Products). Tuy nhiên validation effort khác nhau đáng kể trong thực tiễn.
SCADA multi-vendor có nhiều interface failure modes — mỗi interface giữa SCADA và PLC vendor khác nhau là điểm rủi ro riêng cần test negative case. Mỗi lần thêm vendor mới là mở rộng validation scope. DCS single-vendor có validation tập trung hơn vì một database — nhưng khối lượng cấu hình lớn đòi hỏi chiến lược sampling rõ ràng dựa trên Risk Assessment.
Interface validation trong DCS thường chỉ cần focus vào interface với MES qua OPC UA — thay vì hàng chục interface trong SCADA multi-vendor.
Theo kinh nghiệm triển khai và audit của tôi, cạm bẫy lớn nhất không nằm ở máy chủ trung tâm mà ở các thiết bị độc lập (standalone devices). Các thiết bị như cân phân tích hay máy đo pH thường bị bỏ quên time-sync và audit trail cục bộ. Khi audit trail cục bộ lệch giờ so với Historian, dữ liệu lô có nguy cơ bị bác bỏ. Hơn nữa, thay vì dùng template có sẵn, một checklist map trực tiếp về SOP vận hành thực tế tại nhà máy luôn là bằng chứng vững chắc nhất để thuyết phục auditor về tính toàn vẹn dữ liệu.
Decision Moment — 3 Câu hỏi Chiến lược
Phần này gom các câu hỏi giúp QA tự kiểm tra nhanh trước khi audit.
Câu hỏi 1: Khu vực sản xuất nào trong nhà máy của bạn có giá trị lô hàng cao nhất và quy trình kéo dài nhất? Nếu đó là API hoặc Biotech, kiến trúc điều khiển ở đó có đảm bảo hoạt động độc lập khi server trung tâm sập không?
Câu hỏi 2: CAPEX ban đầu của bạn cho hệ thống điều khiển là bao nhiêu, và bạn đã tính chi phí maintain interface multi-vendor trong 10 năm tới chưa? TCO thực tế thường khác xa CAPEX quote năm đầu.
Câu hỏi 3: Với kế hoạch mở rộng nhà máy trong 3–5 năm tới, kiến trúc hiện tại có scale được không? Thêm một dây chuyền API mới vào SCADA multi-vendor hay vào DCS — thời gian và chi phí commissioning khác nhau như thế nào?
Decision Moment
Đọc tiếp trong cùng cụm:
Ghi Chú Minh Bạch
Phần này làm rõ nguồn tham chiếu và ranh giới áp dụng của bài viết.
Nguồn quy định chính
ISA-95/IEC 62264 — isa.org; ISA-88 — isa.org/isa88; EU GMP Annex 11 Draft 2025 — health.ec.europa.eu; ISPE GAMP 5 2nd Edition (2022) — ispe.org; IEC 62443-3-3:2013 — ISA/IEC 62443 series .
Ghi chú TYPE 3
Kịch bản sai lầm chọn kiến trúc là illustrative composite, được label rõ trong bài. TYPE 2: Tuổi thọ hệ thống “15–20 năm” cho DCS và chênh lệch CAPEX là tổng hợp thực tiễn ngành — thay đổi lớn theo vendor và scope, không có nguồn primary cụ thể.
FAQ
Phần này gom các câu hỏi giúp QA tự kiểm tra nhanh trước khi audit.
Không nên replace nếu hệ thống đang ổn định và quy trình là discrete. Thay vào đó, đầu tư vào SCADA/MES mạnh hơn để cải thiện visibility, eBR và data governance. DCS chỉ nên cân nhắc cho các dự án mở rộng khu vực API hoặc Biotech mới — không phải replacement toàn bộ hệ thống hiện tại.
Có, đây là trade-off thực sự của DCS. Giảm thiểu bằng: chọn vendor có track record hỗ trợ dài hạn và upgrade path rõ ràng; đảm bảo interface với MES qua OPC UA chuẩn để không bị lock cho cả MES; document đầy đủ cấu hình để có thể migrate nếu cần; và thương lượng SLA bao gồm spare parts availability, software support và cybersecurity patch commitment.
Continuous Manufacturing gần như bắt buộc DCS cho phần điều khiển quy trình liên tục, kết hợp với MES mạnh cho PAT (Process Analytical Technology) và real-time release testing. Đây là kiến trúc phức tạp nhất trong ngành dược hiện nay, đòi hỏi DCS đóng vai trò core control layer với integration chặt chẽ với PAT sensors và MES analytics.
Hybrid tạo ra hai scope CSV riêng biệt — một cho DCS và một cho SCADA — nhưng mỗi scope đơn giản hơn all-DCS hoặc all-SCADA bởi vì ranh giới hệ thống rõ ràng hơn. Interface chính cần validate là DCS ↔ Historian, SCADA ↔ Historian, và Historian ↔ MES — thường là OPC UA throughout. Complexity thực sự đến từ Historian tập trung phải receive data từ cả hai nguồn với timestamp consistency — đây là test case quan trọng trong Historian PQ.
Sterile manufacturing (Grade A/B) không tự động yêu cầu DCS — yêu cầu là control loop phải reliable và không có undetected deviation. Nếu quy trình trong Grade A/B là discrete (filling, capping) không liên tục nhiều giờ, PLC/SCADA với redundancy tốt và validated là hoàn toàn phù hợp. DCS phù hợp hơn khi khu vực sterile sản xuất protein biologics với upstream bioprocessing liên tục — đó là quy trình continuous cần DCS architecture.
TCO công bằng phải bao gồm: CAPEX hardware và software; chi phí installation và commissioning; chi phí validation (CSV) ban đầu; annual maintenance contracts; chi phí engineer training; chi phí integration khi add new equipment (quan trọng với SCADA multi-vendor); chi phí lifecycle upgrade (DCS thường upgrade in-place; SCADA thường replace khi EOL); và quan trọng nhất — expected cost of downtime-related batch failures theo giá trị lô hàng và probability của downtime event.
Trong Hybrid architecture, DCS và SCADA thường không interface trực tiếp với nhau — cả hai đều truyền dữ liệu lên Historian tập trung (ví dụ AVEVA PI) qua OPC UA. Historian là integration hub. Interface cần validate: DCS → Historian (OPC UA), SCADA → Historian (OPC UA), và Historian → MES. Mỗi interface cần protocol accuracy test, timestamp preservation test, và network interruption recovery test.
